Alten Verkaufsautomaten mit Kartenzahlung nachrüsten

Einen alten Verkaufsautomaten mit Kartenzahlung nachzurüsten ist häufig möglich – aber nicht bei jedem Modell direkt und nicht allein deshalb, weil ein passender Stecker vorhanden ist. Entscheidend sind vier voneinander unabhängige Ebenen: mechanischer Einbau, elektrische Versorgung, Kommunikationsprotokoll und die vom Automaten unterstützte Verkaufslogik. Erst wenn alle vier Punkte geklärt sind, lässt sich ein Terminal sinnvoll auswählen.

Vor einer Bestellung solltest Du deshalb den Automaten, seine zentrale Steuerung und die vorhandene Zahlungstechnik dokumentieren. Dieser Ratgeber zeigt Dir, wie Du MDB, Executive, BDV, Impuls und DEX richtig einordnest, welche Daten ein Händler benötigt und wann ein Adapter, ein Steuerungsumbau oder ein neuerer Automat die bessere Lösung ist.

Kann jeder alte Verkaufsautomat Kartenzahlung erhalten?

Nein. Grundsätzlich nachrüstbar ist ein Automat nur, wenn sich eine technisch zuverlässige Verbindung zwischen Kartenterminal und Automatensteuerung herstellen lässt. Diese zentrale Steuerung wird als VMC bezeichnet, kurz für Vending Machine Controller. Sie koordiniert Produktauswahl, Preis, Zahlungsfreigabe und Ausgabe.

Ein Terminal kann äußerlich passen und trotzdem ungeeignet sein. Umgekehrt kann die elektronische Anbindung funktionieren, während Einbauraum, Stromversorgung oder Mobilfunkempfang fehlen. Eine belastbare Kompatibilitätsprüfung betrachtet deshalb vier Ebenen:

Bewerte jede Ebene getrennt. „Mit Umbau passend“ kann eine vernünftige Lösung sein, wenn der Automat mechanisch solide ist, Ersatzteile verfügbar sind und noch ausreichend Restnutzungsdauer besitzt. Ungeklärte Punkte sollten dagegen nicht durch Vermutungen oder einen probeweisen Terminalkauf ersetzt werden.

Die stärkste Grundlage ist eine schriftliche Kompatibilitätsfreigabe des Lieferanten für den konkreten Automaten. Eine pauschale Aussage zur Baureihe genügt nicht, weil Hersteller innerhalb derselben Serie unterschiedliche Controller, Kabelbäume und Softwarestände verbaut haben können.

Bitte um eine Bestätigung, die VMC und Firmware, vorgesehenes Terminal, erforderlichen Adapter oder Kabelsatz, Stromversorgung, Reihenfolge von Produktauswahl und Zahlung sowie die Systemverantwortung im Störungsfall benennt. Damit ist klarer, wer die Schnittstellenprüfung, Konfiguration und Fehleranalyse übernimmt.

Automat und Steuerung eindeutig identifizieren

Die Modellbezeichnung auf der Front ist nur der Ausgangspunkt. Für die technische Prüfung brauchst Du zusätzlich das Baujahr, das Typenschild und vor allem die genaue VMC. Auf der Steuerplatine befinden sich häufig eine Teile- oder Revisionsnummer sowie Hinweise auf den Softwarestand. Auch Erweiterungsplatinen und nachträgliche Umbauten müssen dokumentiert werden.

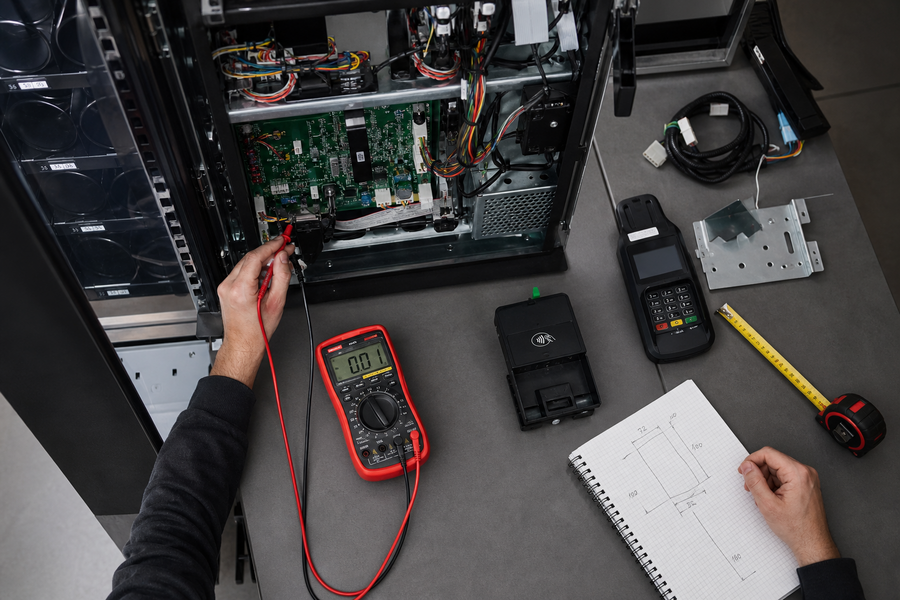

Öffne den Automaten nur entsprechend den Hersteller- und Sicherheitsvorgaben. Fotografiere die Steuerung so, dass Platinenbezeichnung, Steckplätze und angeschlossene Kabel erkennbar sind. Ein einzelnes Nahbild eines freien Steckers reicht nicht aus, weil dadurch weder dessen Funktion noch die Verbindung zum Controller feststeht.

Erfasse außerdem vorhandene Münzwechsler, Münzprüfer und Geldscheinleser. Deren Hersteller, Modellnummern, Anschlüsse und Verkabelung zeigen häufig, welches Zahlungsprotokoll aktuell verwendet wird. Im Diagnose- oder Servicemenü können Einträge wie „MDB“, „Cashless“, „Card Reader“ oder „Reader“ weitere Hinweise liefern. Sie ersetzen jedoch keine Prüfung der Hardware- und Softwareversion.

Sende diesen Datensatz möglichst an einen Ansprechpartner, der Terminal, Adapter und Automatensteuerung gemeinsam beurteilen kann. So wird aus der Aussage „wahrscheinlich kompatibel“ eine nachvollziehbare technische Vorprüfung.

MDB, Executive, BDV, Impuls und DEX unterscheiden

MDB/ICP steht für Multi-Drop Bus/Internal Communication Protocol. Es ist ein verbreiteter Kommunikationsbus zwischen der Automatensteuerung und Zahlungsgeräten. Bei einer geeigneten Konfiguration tauschen VMC und Kartenterminal unter anderem Informationen zu Zahlungsbereitschaft, Preis, Freigabe und Abschluss einer Transaktion aus.

Ob der Automat MDB unterstützt, erkennst Du am sichersten anhand der VMC-Dokumentation, des Servicemenüs, der Platinenangaben und der vorhandenen Peripherie. Eine Spannungsmessung oder die Steckerform allein genügt nicht. Zusätzlich muss geklärt werden, welche MDB-Version und welche Cashless-Level die Steuerung unterstützt. Diese Funktionsstufen beeinflussen, welche Abläufe VMC und Terminal gemeinsam abbilden können.

Die EVA Electronic Payment Specification beschreibt Mindestanforderungen an Hardware, Kommunikation und Kaufablauf. Sie hilft bei der Einordnung standardisierter Lösungen, ersetzt aber nicht die konkrete Freigabe für Deinen Automaten.

Executive beziehungsweise Protocol A und BDV sind ältere, im Vending verbreitete Kommunikationsverfahren. Ein reines MDB-Terminal lässt sich daran nicht ohne Weiteres betreiben. Je nach Automat kann ein Protokolladapter helfen. Der Adapter muss jedoch nicht nur Stecker verbinden, sondern die Kommunikation und Rollen der beteiligten Geräte korrekt übersetzen.

Bei einer Pulse- oder Impulssteuerung wird eine Freigabe über elektrische Impulse abgebildet. Das kann für einen Automaten mit festem Preis ausreichen. Bei mehreren Preisen, komplexen Auswahlabläufen oder einer erforderlichen Ausgaberückmeldung wird die Umsetzung anspruchsvoller. Terminals wie der Nayax VPOS Touch unterstützen laut Hersteller mehrere Maschinenprotokolle, darunter MDB und Pulse. Ob die konkrete Konfiguration zum Automaten passt, bleibt dennoch separat zu prüfen.

DEX beziehungsweise EVA-DTS dient dagegen primär dem Austausch von Audit-, Verkaufs- und Betriebsdaten. Ein DEX-Anschluss ist deshalb kein Beleg dafür, dass die VMC darüber eine Kartenzahlung freigeben kann. Zahlungsbus und Datenschnittstelle erfüllen unterschiedliche Aufgaben.

Strom, Einbau und Konnektivität gemeinsam prüfen

Vor dem Einbau müssen Nennspannung, zulässiger Spannungsbereich, maximaler Strombedarf, Polarität, Pinbelegung und Absicherung abgeglichen werden. Verlasse Dich nicht darauf, dass zwei gleich aussehende Kabel elektrisch identisch belegt sind. Bei unklaren Unterlagen sollte eine Elektrofachkraft beziehungsweise ein qualifizierter Automatentechniker die Versorgung prüfen.

Auch die vorhandene Bargeldtechnik beeinflusst die Auslegung. Münzwechsler, Scheinleser und Kartenterminal können nur dann parallel betrieben werden, wenn die VMC diesen Betrieb dokumentiert unterstützt, ausreichend Buskapazität und elektrische Leistung bereitstellt und die Geräte korrekt konfiguriert sind. Zu prüfen sind insbesondere Geräteadressen, Prioritäten, Kredithandling und das Verhalten bei Restguthaben.

Passt das Terminal in den EVA-Ausschnitt?

Ein EVA-Ausschnitt ist eine standardisierte mechanische Einbauform für Automatenkomponenten. Ein passender Ausschnitt erleichtert die Montage, bestätigt aber weder die elektrische noch die kommunikative Kompatibilität. Miss deshalb Breite, Höhe, Einbautiefe, Befestigungspunkte und den Raum für Stecker und Biegeradien der Kabel.

Fehlt ein geeigneter Ausschnitt, kommen eine Aufputzhalterung, ein separates Gehäuse oder eine fachgerechte Bearbeitung der Automatenfront infrage. Dabei sind Witterungsschutz, Manipulationsschutz, Erreichbarkeit, Sichtbarkeit und die spätere Wartung mitzudenken. Bei einem Außenautomaten muss auch das konkrete Terminal für die Umgebungsbedingungen geeignet sein.

Mobilfunk, Ethernet oder WLAN

Das Terminal benötigt in der Regel eine Datenverbindung für Autorisierung, Abrechnung und Verwaltung. Prüfe den Mobilfunkempfang nicht nur vor dem Gebäude, sondern am tatsächlichen Montagepunkt bei geschlossenem Automaten. Ein Metallgehäuse kann den Empfang deutlich verändern. Je nach Terminal und Vertrag können alternativ Ethernet oder WLAN nutzbar sein.

Kläre außerdem vor Vertragsabschluss, welche Karten und digitalen Wallets tatsächlich akzeptiert werden. Kontaktlosfähigkeit allein sagt nicht aus, ob etwa girocard, internationale Debit- und Kreditkarten oder bestimmte Wallets in der gewählten Händler-, Acquirer- und Terminalkonfiguration freigeschaltet sind. Die Akzeptanz sollte schriftlich im Angebot oder Leistungsverzeichnis stehen.

Terminal und Verkaufsablauf passend konfigurieren

Die technische Verbindung ist erst die halbe Aufgabe. Entscheidend ist, ob ein vollständiger Verkauf korrekt durchlaufen wird. Dazu muss feststehen, ob der Kunde zuerst ein Produkt auswählt oder zuerst Karte beziehungsweise Smartphone vorhält. Bei mehreren Preisen muss die VMC den richtigen Betrag übertragen oder das Terminal auf andere Weise eindeutig erkennen, welcher Preis autorisiert werden soll.

Prüfe bei der Beschaffung, ob das Terminal eine erfolgreiche Produktausgabe zurückgemeldet bekommt oder lediglich eine Freigabe erteilt. Dieser Unterschied wird relevant, wenn ein Fach leer ist, der Ausgabemotor blockiert oder das Produkt nicht in den Entnahmebereich fällt. Ebenso wichtig sind Storno, Zeitüberschreitung, abgelehnte Zahlung und das Ende einer Zahlungssitzung.

Wenn Terminal und Automat von verschiedenen Anbietern stammen, sollte vor der Bestellung schriftlich festgelegt werden, wer die Schnittstellenprüfung, Adapterauswahl, Konfiguration und Fehleranalyse übernimmt. Andernfalls kann bei einer Störung jeder Beteiligte auf die jeweils andere Komponente verweisen. Eine klar benannte Systemverantwortung ist daher ein wichtiges Beschaffungskriterium.

Nach der technischen Auswahl folgt bei manchen Lösungen eine separate Registrierung und Aktivierung. Für entsprechend ausgewählte Geräte findest Du Hinweise zum Nayax Self-Onboarding. Dieser organisatorische Schritt ersetzt nicht die vorherige Kompatibilitätsprüfung.

Adapter, neue Steuerplatine oder neuer Automat?

Für die Nachrüstung gibt es drei typische Wege. Welcher sinnvoll ist, hängt nicht nur vom Terminalpreis ab, sondern von Umbauaufwand, Zuverlässigkeit, Ersatzteilversorgung und erwarteter Restnutzungsdauer des Automaten.

Ein Adapter genügt nur, wenn er das vorhandene Protokoll in der benötigten Richtung und mit allen erforderlichen Funktionen umsetzt. Eine reine Kabelanpassung verändert dagegen weder das Protokoll noch die Preis- und Verkaufslogik. Eine neue VMC kann sinnvoll sein, zieht aber möglicherweise neue Kabelbäume, Sensoranpassungen oder den Austausch älterer Bargeldkomponenten nach sich.

Stelle deshalb die vollständigen Retrofit-Kosten dem Preis eines technisch vorbereiteten Ersatzautomaten gegenüber. Berücksichtige dabei den mechanischen Zustand, Kühlung, Energieverbrauch, Ersatzteilverfügbarkeit und Restnutzungsdauer. Der Beitrag gebrauchten oder neuen Automaten wählen hilft bei dieser übergeordneten Entscheidung.

Laufende Payment-Gebühren und mögliche Mehrverkäufe gehören in eine separate Wirtschaftlichkeitsrechnung. Wie Du diese Faktoren einordnest, erfährst Du im Ratgeber zur Kartenzahlung bei kleinen Automatenumsätzen. Wenn das Terminal zugleich Verkaufs- und Bestandsdaten liefert, kann außerdem Vending-Telemetrie einen zusätzlichen betrieblichen Nutzen schaffen.

Nach dem Einbau systematisch abnehmen

Ein einzelner erfolgreicher Kauf beweist noch keinen stabilen Betrieb. Führe die Abnahme mit unterschiedlichen Preisen, Zahlungsarten und Fehlerfällen durch. Dokumentiere Terminalmeldung, Automatenreaktion, Produktausgabe und Buchung jeweils gemeinsam.

Berücksichtige bei den Tests auch die festgelegte Reihenfolge von Auswahl und Zahlung. Nur so erkennst Du, ob die konfigurierte Verkaufslogik im normalen Betrieb und bei Abbrüchen verlässlich arbeitet.

Wiederhole zentrale Tests nach einigen realen Betriebsstunden. Achte auf sporadische Kommunikationsabbrüche, doppelte Sitzungen, nicht beendete Zahlungsvorgänge und Unterschiede zwischen den Auswahlfächern. Fehler können sowohl aus der Terminalkonfiguration als auch aus der VMC-Firmware oder der Mechanik des Automaten entstehen.

Halte abschließend fest, welche Komponenten, Kabel, Adapter und Softwarestände verbaut wurden. Diese Dokumentation erleichtert spätere Wartung, Terminaltausch und Support erheblich.
